Shandong TaoFong CNC Machine Tool Co., Ltd., Çin'deki tck56 eğimli yataklı cnc torna makinesinin önde gelen üreticilerinden ve tedarikçilerinden biridir ve aynı zamanda özelleştirilmiş hizmeti de desteklemektedir. Fabrikamızdan satılık yüksek kaliteli tck56 eğimli yataklı cnc torna makinesini satın almaya hoş geldiniz. İyi hizmet ve uygun fiyat mevcuttur.

TCK56 Eğimli-yataklı CNC torna makinesi, silindirik, konik ve diğer karmaşık Kavisli Metal İşi-parçaları üzerinde kararlılık ve doğrulukla verimli işleme görevlerini yerine getirmek üzere tasarlanmış, yüksek-hassas, orta-yüksek-kapasiteli, yatay eğimli-yataklı bir CNC Tornalama Ekipmanıdır. Zayıf talaş temizleme etkisi, zayıf sertlik, uygunsuz çalışma vb. gibi düz-bayvalı torna tezgahlarında var olan bazı sorunları çözmek için yüksek sertlikte kılavuz yolu ve akıllı öz kontrol ile entegre 45-derecelik eğimli yatak yapısına sahiptir. Uygun bir dahili takviye kaburga yapısına sahip bir tür güçlü-yüksek-sıcaklık HT300 dökme demiridir; Karbon çelikleri, paslanmaz çelik, alüminyum alaşımları, pirinçler, dökme demirler, alaşımlı çelikler vb.'de yaygın olarak kullanılan malzemeleri kesmek için işlenebilir. Orta-yüksek hacimli atölyeler, otomobiller ve diğer endüstrilerin yanı sıra Havacılık ve Hassas Alet ekipmanı üreticileri ve kalıp aksesuarları için istikrarlı, hızlı ve doğru üç-boyutlu tornalama çözümleri sağlayabilir.

Ürün Avantajları

45 derece İntegral Eğimli Yatak ve Mükemmel Sertlik

Temel olarak, TCK56 modeline sahip CNC freze makinesinin eğimli taban yapısı, geleneksel paralel tiple karşılaştırıldığında stabiliteyi ve aralığı artırmak için 45 derece eğimlidir, ancak yine de belirli bir derecede kompakt boyuta sahiptir. Yüksek-kaliteli HT-300 dökme demir; tüm iç gerilimi ortadan kaldırmak için üç aşamalı yapay yaş-testinden geçer ve uzun süreli kullanım sırasında tekrarlanan darbelerden kaynaklanan titreşimden zarar görmez. 3700~4500 kg'lık bir brüt ağırlık, öğelerin deforme olmadan stabil bir şekilde işlenmesi için yeterli stabilite sağlayabilir.

Verimli Yerçekimi Talaş Kaldırma ve Temiz İşleme

Yatağının eğimli tasarımı nedeniyle, talaş kaldırma konusunda geleneksel düz{0}}yataklı tornalara göre avantaja sahiptir. İşleme sırasında talaşlar ve soğutma sıvıları, yerçekimi yoluyla doğal olarak kurulu otomatik talaş konveyörüne düşer; kılavuz raylarını ve iş mili bileşenlerini tıkanmaya karşı korumak, otomasyonun daha iyi sürekli çalışması için termal deformasyonu azaltmak vb. için sahada talaş biriktirmezler. Manuel temizleme-zamanının yüzde 80 oranında azaltılması, İşleme Hızını önemli ölçüde artırabilir, Takım Ömrünü önemli ölçüde uzatabilir.

Yüksek Hassasiyet ve Akıllı Otomatik Çalışma

Araştırma projesinde yüksek-performanslı CNC sistemleri kullanılmıştır: standart GSK veya isteğe bağlı olarak Siemens, FANUC veya KND, programlama fonksiyonu; Programın doğrulanması; Kullanıcı deneyimini geliştirmek için parametre belleği. 12-istasyonlu taret, boşta kalma süresini kısaltmak için 0.2 - 1.5saniyelik ultra-düşük-araç-değişim gecikmesine ulaşır{10}}. 11-15 kw yüksek-güç değişkeni-frekanslı motor, iş milini 50 dev/dak ile 4.500 dev/dak arasında değişen hızlarda dişliler olmadan çalıştırır ve çeşitli malzemeleri verimli bir şekilde işleyebilir. Besleme sistemi, ±0,01 mm X, Z ekseni konumlandırma doğruluğu ve ±0,003 mm tekrarlanabilirlik sağlamak için önceden yüklenmiş yüksek hassasiyetli vidalı milleri kullanır; Karmaşık iş parçalarının imalatında hedefindeki kesinliğe ulaştı.

Ergonomik Tasarım ve Kolay Bakım

Tabanın 45-derecelik eğimi, çalışanların işleme Alanına ulaşması ve Kontrol Panelini sorunsuz bir şekilde çalıştırması için rahat bir çalışma açısı sağlayabilir. Muhafazanın tamamı, operatörleri çalışma sırasında içerideki kesme sıvısı veya talaş nedeniyle kesilmekten büyük ölçüde korur.[8] Otomatik bir merkezi-yağlama sistemi, aşınmayı azaltmak ve bakım masraflarını azaltmak için kılavuz yolu ve bilyalı-vida bileşenlerinde noktasal-miktarda yağlama gerçekleştirir. Hızlı teşhis için Modüler Tasarım ve akıllı hata kodları; Küçük bir form faktörü, benzer spesifikasyonlara sahip genel düz yataklı torna tezgahlarına göre atölye alanlarındaki işgali azaltır.

Ürün ana teknik parametreleri

ÖZELLİKLER	Birimler	TCK56	TCK56Y
Yatağın üzerinde sallanmak	mm	560	560
Çapraz kaydırak üzerinde sallayın	mm	350	280
Maks. iş parçası uzunluğu	mm	500 /1000	500/1000
Maks. kesme çapı	mm	350/400	280/320
Mil deliği	mm	65(Ops.80)	65(Ops.80)
Mil burun tipi	-	A2-6(Ops.A2-8)	A2-6(Ops.A2-8)
Mil hızı adımları	-	Kademesiz	Kademesiz
İş mili hız aralığı	devir/dakika	50-4500(Ops.3000)	50-4500(Ops.3000)
Chuck	-	8'' İçi Boş Hidrolik Ayna (Seçenek. 10'')	8'' İçi Boş Hidrolik Ayna (Seçenek. 10'')
X ekseni hareketi	mm	210	200
Y ekseni hareketi	mm		±50
Z ekseni hareketi	mm	500/1000	450/900
X ekseni hızlı travers	m/dak	30	30
Y ekseni hızlı travers	m/dak		12
Z ekseni hızlı travers	mm/dak	30	30
Ana motor gücü	kw	11/15	11/15
Taret tipi		Servo taret 8 konumu	Y eksenli 12 istasyonlu güç taret
Taret Modeli			BMT55-ER32
Punta ucu konikliği	-	MT5	MT5
Punta tabanı hareketi	mm	400/900	400/900
Kılavuz ray tipi	-	Eğimli yataklı doğrusal ray
Makine ağırlığı	kilogram	3700/4500	4800/6500

Makine Standart Detayları

ENTEGRE DÖKÜM YAPISI

1. Yüksek mukavemetli, yüksek kaliteli tek parça dökme demir.
2. 30 derece eğimli yatak dökümünü benimseyin

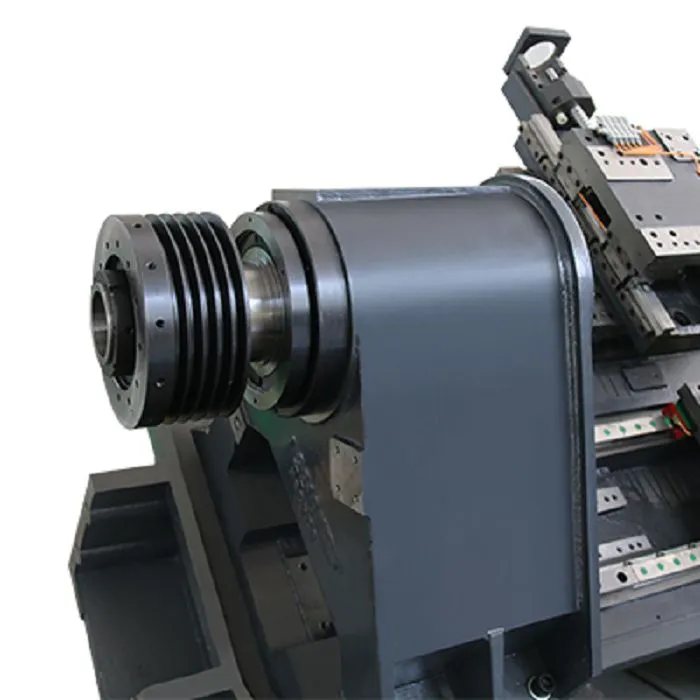

İŞ MİLİ ÜNİTELERİ

Standart: Çin'in ünlü iş mili ünitesi, iş mili hızı kademesiz 4500 rpm

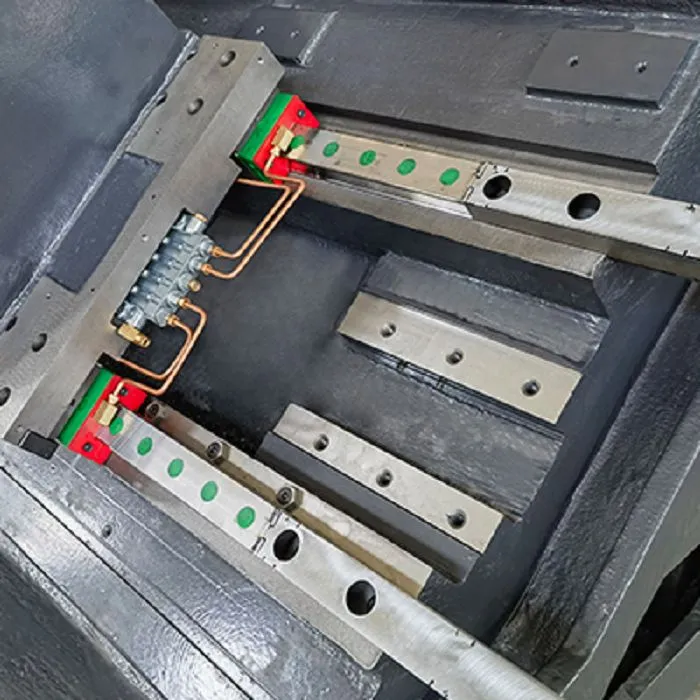

LİNEER RAY

Standart: TayvanHIWIN Topudoğrusal raylar.

VİDA

Standart:Nanjing/TayvanKullanarak vidalayınSKF rulmanı.

CNC KONTROL SİSTEMİ

Standart: GSK 988TA kontrol sistemi.

HİDROLİK AYNA

1.Standart: 8 inç içi boş hidrolik aynalı A2-6 iş mili.

SERVO TARET

8 konumlu servo taretle standart

YAĞLAMA SİSTEMİ

HERGOtomatik merkezi yağlama cihazı.

ELEKTRİK BİLEŞENLERİ

StandartSchneiderelektrikli bileşenler.

TEST

Geçilen her makineRenishaw lazer interferometre testi

Uygulama Senaryoları

01/

Otomotiv Parçaları Seri Üretimi:Turboşarj rotorları, Şanzıman dişli milleri, Fren Sistemi bileşenleri ve Direksiyon Mafsalı vb. dahil olmak üzere Otomobil Parçalarının büyük miktarlardaki üretim süreçlerinde geniş uygulama alanı. TCK56'nın yüksek-hassas takım değiştirme performansı, hızlı talaş boşaltma hızı, Otomotiv Endüstrisinin katı Kalite Gereksinimlerini karşılar ve Büyük-Ölçekli Üretim için Atölye Alanından tasarruf sağlayan küçük boyutlu bir Tasarıma sahiptir.

02/

Havacılık ve Hassas Alet İşleme:Motor bıçağı zıvanaları, uçak hidrolik bağlantı parçaları ve hassas alet parçaları gibi havacılık aksesuarlarının işlenmesinde uygulanır. Yüksek-hassas konum edinme doğruluğu, havacılık ve uzay hassas ürünlerinin, Enstrümantasyon-son teknoloji bileşenlerinin üretiminin gerektirdiği yüzey pürüzlülüğü ve boyut toleransını karşılayan istikrarlı çalışma performansı.

03/

Kalıp Aksesuarı ve Karmaşık Bileşen İşleme:Kalıp Milleri, kalıp manşonları ve Kılavuz Rayları dahil olmak üzere kalıp aksesuarlarını işlemek için kullanılır; İnsansız Hava Araçları ve Tıbbi Cihazların Kompleks Yapı Bileşenleri. Bu tasarımın 45-derecelik eğimli-çubuk yatakları ve iyi sertliği, karmaşık eğrisel yüzeyler, dişli bölümler vb. için daha hassas bir kesime olanak tanır, bu da işlem sayısını azaltır ve üretkenliği artırır.

04/

Orta-Toplu ve Özel Hassas İşleme:Yapay eklemler, cerrahi aletler ve servo-motor muhafazası gibi orta-toplu standart metal ürünlerin ve küçük-toplu-özel işlemeli yüksek-karışık-hacimli-standart olmayan bileşenlerin üretimi için geçerlidir. Uyarlanabilir Programlaması ve otomatik Çalışması, çeşitli İşleme taleplerini karşılayabilir, Üretim Süresini azaltabilir ve işleme Hassasiyetini Artırabilir.

05/

Orta-ile-Büyük Ölçekli Atölyeler ve Hassas Üretim İşletmeleri:Yüksek-hassas, yüksek-verimli tornalama görevleriyle uğraşan orta-ile-büyük atölyeler ve hassas üretim işletmeleri için idealdir. Kompakt Boyut; Küçük alana sahip atölyeler için uygundur; Genel Üretim Verimliliğini ve İşgücü Maliyetini Artırmak İçin Akıllı Otomatik Performans Ayarlaması ve Verimli Talaş Kaldırma.

SSS

S: TCK56 Eğimli Yataklı CNC Torna Tezgahının temel özellikleri nelerdir?

C: Yatak üzerinde maksimum salınım 560 mm'dir ve maksimum kesme uzunluğu 50-4500 mm'dir (isteğe bağlı). İş mili, [20~960]m/dak aralığında kademesiz olarak maksimum 4500 dev/dak'ya kadar hızlandırılabilir veya yavaşlatılabilir. Mil deliği çapı 65 mm ve ayna çapı 8 inçtir (hidrolik tip) [6]. X/Z ekseni hareket aralığı: 200~270 mm; Y Ekseni:500 ~1,050 mm. Genel Boyutlar: 3100 - 3570mm × 1860 mm × 1850 mm; Net Ağırlık: 3700-4500kg; Ana Motor Gücü: 11/15kw.

S: TCK56 eğik yataklı torna tezgahı ile düz yataklı torna tezgahları arasındaki fark nedir?

A: Yapı, Talaş Kaldırma Yöntemi ve Alan Kullanımı Açısından; TCK56, Yerçekiminden Talaş Kaldırma ve Atölye Alanından Tasarruf sağlamak için 45-derecelik Eğimli Yatak Tasarımını benimsemiştir; Düz-Yatak Tornaları, TCK56'dan daha kötü Talaş Kaldırma Performansına sahiptir ve Daha Büyük Alanlar gerektirir. TCK56 daha stabil ve kullanışlı bir cihazdır; hassas İşleme ve Yüksek-verimli İşleme gereksinimlerini iyi karşılayabilir; Düz-yataklı torna tezgahı esas olarak Büyük-Hacimli İş Parçasını işler.

S: Hangi metal malzemeleri işleyebilir ve karmaşık kavisli yüzey işlemlerini gerçekleştirebilir mi?

A: Karbon çeliği, paslanmaz çelik, alüminyum alaşımı, Pirinç, Dökme Demir, Alaşımlı Çelik; Yaygın ve Yüksek-Mukavemetli Metaller. Evet, güçlü, yüksek-performanslı bir CNC sistemine ve 8-istasyonlu tarete sahiptir; eksantrik delikler ve çoklu iş parçacığı gibi çeşitli karmaşık şekilli iş parçalarını-işlemek için doğrusal, dairesel veya parabolik enterpolasyon gerçekleştirebilir.

S: Hangi-satış sonrası hizmetler sağlanıyor ve garanti süresi nedir?

C: Artık alışılagelmiş bir uygulama olduğu üzere, üç garanti, ürünün ilk satış tarihinin veya teslimatının birinci yıl dönümüne kadar sürecektir. Tesisinizde 7/24 çevrimiçi teknik destek, videolu hata ayıklama sağlayın, orijinal yedek parçaları ücretsiz sağlayın ve talep üzerine-ücretsiz operasyonlar + programlar eğitim dersleri düzenleyin; Ayrıca ücretli-site-bakım hizmeti de mevcuttur. Yedek parça teslim süresi bir günü geçmeyecek; Yerinde-onarım da normal koşullar altında mümkün olan en kısa sürede başlayacaktır[6].

S: Hassas üretim yapan işletmeler için uygun mudur ve güç gereksinimleri nelerdir?

C: Evet, Yüksek doğruluğu, hızlı hızı ve küçük boyutu Hassas Üretim İşletmeleri için uygundur. Çoğu atölyenin güç kaynağıyla uyumlu olabilen 380V/50Hz AC güç kaynağı. 11-15kW yüksek-güçlü birincil motor, hassas üretim süreçlerinde yüksek seviyede istikrarlı, uzun süreli çalışmayı sağlamak için yeterli tork ve güç sağlayabilir.
